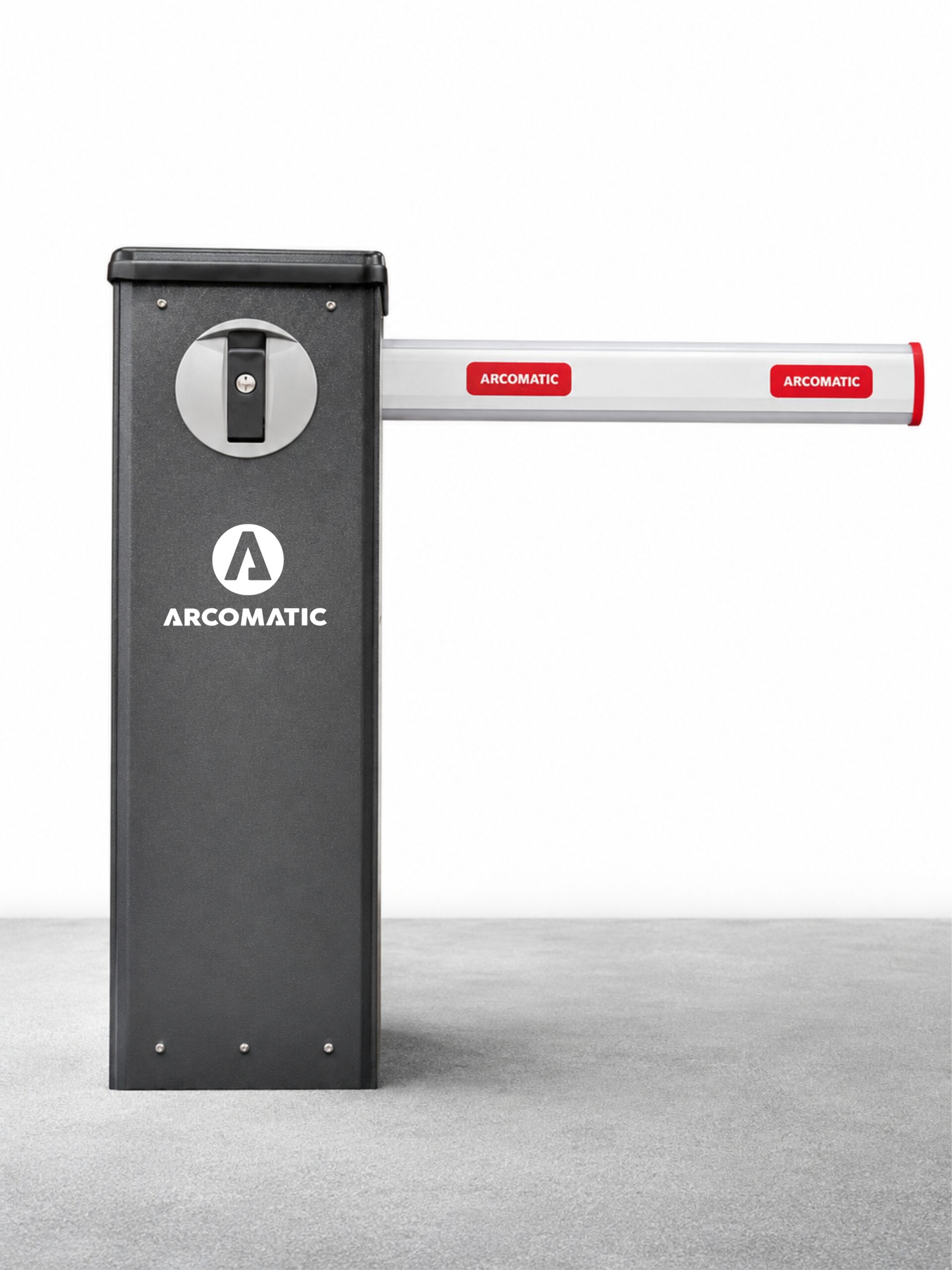

A ARCO-6100 é uma cancela automática profissional com tecnologia DITEC Automations, montada e distribuída no Brasil pela ARCOMATIC. Indicada para estacionamentos de alto fluxo, sistemas de parking, condomínios, hospitais e indústrias, combina gabinete robusto com motor 24 VDC e encoder. Possui configurações para hastes de 1,5 a 6 metros, tempo de manobra de 1,5 a 6 segundos e proteção IP54. Permite integração com sistemas LPR/ANPR, controle de acesso, detectores de massa e sensores como o EVOLOOP da BEA, conforme o projeto.
Compartilhe este produto
A ARCO-6100 é uma cancela automática profissional com tecnologia DITEC Automations, montada e distribuída no Brasil pela ARCOMATIC, destinada ao controle de acesso veicular em aplicações de alto fluxo.
Seu conjunto reúne gabinete robusto, motor 24 VDC com encoder e configurações para diferentes comprimentos de haste. É indicada para estacionamentos, sistemas de parking, shopping centers, hospitais, condomínios, empresas e indústrias.
A ARCO-6100 pode integrar sistemas de identificação e autorização de veículos, trabalhando em conjunto com reconhecimento de placas, tags veiculares, totens, detectores de massa e sensores de presença.
Em acessos externos, a escolha da cancela deve considerar tanto a intensidade de utilização quanto as condições do ambiente.
A ARCO-6100 possui uma concepção robusta, com gabinete destinado a aplicações expostas a intempéries, respeitando os limites de instalação e proteção do equipamento.
Para especificar o conjunto, devem ser avaliados fatores como exposição à chuva, drenagem da base, incidência de vento sobre a haste e condições de conservação do local.
Em ambientes com maresia, agentes químicos ou exposição corrosiva, a adequação do acabamento e dos componentes deve ser confirmada com a ARCOMATIC.
A ARCO-6100 apresenta tempo de manobra de 1,5 a 6 segundos, conforme a configuração do conjunto.
O comprimento da haste, os acessórios e os ajustes de movimento influenciam o tempo de operação. Por isso, o menor tempo informado não deve ser aplicado automaticamente a todas as medidas de haste.
Em estacionamentos e portarias, o desempenho do acesso também depende de:
Uma cancela rápida deve trabalhar em conjunto com um sistema de identificação e detecção dimensionado para o fluxo esperado.
O motor de 24 VDC trabalha associado a um encoder, utilizado para acompanhar o movimento da haste.
Essa arquitetura permite controlar a operação do conjunto de acordo com os ajustes da central e as condições previstas na instalação.
Para obter o funcionamento adequado, é necessário selecionar a mola correspondente à haste, realizar o balanceamento mecânico e configurar os comandos e dispositivos de segurança.
A tensão de 24 VDC corresponde ao motor. A alimentação elétrica de entrada deve seguir a especificação da versão fornecida.
A ARCO-6100 possui configurações para hastes de 1,5 a 6 metros, permitindo atender diferentes dimensões de acesso.
O comprimento da haste deve ser escolhido conforme a largura necessária para passagem e a posição do gabinete. A medida total da haste e o vão livre de circulação devem ser conferidos no projeto.
A especificação também deve considerar:
Em locais com altura limitada, pode ser avaliada a utilização de kit articulador, conforme a configuração do equipamento.
Estacionamentos comerciais: controle de entrada e saída integrado ao sistema de gerenciamento do estacionamento.
Sistemas de parking: operação comandada por controladores, totens e equipamentos responsáveis pela autorização de passagem.
Shopping centers: acessos com movimentação intensa e concentração de veículos nos horários de pico.
Hospitais e clínicas: estacionamentos de visitantes, funcionários e áreas com acesso restrito.
Condomínios: controle veicular integrado a tags, reconhecimento de placas, controles remotos e portaria.
Empresas e indústrias: portarias, estacionamentos de funcionários e acessos de visitantes ou prestadores de serviço.
Áreas logísticas: controle de circulação de veículos, respeitando o dimensionamento da haste e a estratégia de detecção para cada tipo de veículo.
A ARCO-6100 pode fazer parte de projetos com LPR/ANPR para reconhecimento automático de placas.
A câmera captura a placa e o software verifica se o veículo possui autorização. Após a validação, o sistema envia o comando de abertura à cancela.
A identificação é realizada pela câmera e pelo software. A ARCO-6100 executa o comando recebido pela interface de controle.
Sensores adicionais podem confirmar a presença e a passagem do veículo, ajudando a definir o momento adequado para fechamento.
A cancela pode receber comandos de equipamentos responsáveis pela autorização de veículos, mediante interface compatível.
Entre as tecnologias que podem compor o projeto estão:
A compatibilidade deve ser avaliada pela interface elétrica e pela lógica de funcionamento, incluindo comandos de abertura, fechamento e segurança.
O detector de massa identifica veículos por meio de um laço indutivo instalado no piso.
Conforme a configuração, essa informação pode ser utilizada para solicitar abertura, identificar ocupação da área ou confirmar a passagem antes do fechamento.
A posição dos laços deve considerar o sentido de circulação e o porte dos veículos. Em acessos com caminhões, carretas ou veículos de diferentes comprimentos, a estratégia de detecção precisa contemplar toda a sequência de passagem.
Detector, laços e lógica da central devem ser definidos como parte do projeto.
A ARCO-6100 também pode integrar projetos com o EVOLOOP da BEA, solução de detecção por radar disponível no portfólio da ARCOMATIC.
Essa alternativa pode ser interessante em estacionamentos existentes, pisos acabados e locais onde a instalação de laços indutivos exige interrupção da operação.
A utilização do radar deve considerar a geometria do acesso, as zonas de detecção e as funções necessárias ao sistema.
A escolha entre laço indutivo e EVOLOOP deve ser feita conforme as condições da instalação e a compatibilidade com a central de comando.
O datasheet da ARCO-6100 informa 600 ciclos por hora. Esse indicador deve ser considerado junto às condições de configuração e operação do equipamento.
Ciclos da cancela e veículos processados pelo acesso representam medidas diferentes. O fluxo real depende também de identificação, autorização, aproximação e passagem.
Um exemplo de cálculo ajuda a compreender essa relação:
| Etapa | Tempo considerado |
|---|---|
| Abertura | 2 segundos |
| Permanência aberta | 1 segundo |
| Fechamento | 2 segundos |
| Intervalo | 1 segundo |
| Total | 6 segundos |
Nesse exemplo, 3.600 segundos ÷ 6 segundos = 600 ciclos por hora.
O cálculo ilustra uma sequência teórica. Os tempos efetivos devem respeitar a configuração da haste e permitir a passagem segura dos veículos.
A instalação deve prever dispositivos de proteção e detecção adequados ao acesso.
Conforme o projeto, podem ser utilizados laços indutivos, sensores radar, fotocélulas e sinalização. A lógica de funcionamento deve considerar a presença do veículo na área da haste e as condições para autorizar o fechamento.
O encoder participa do controle do movimento, mas o projeto deve incluir os dispositivos de segurança necessários à aplicação.
A circulação de pedestres deve ocorrer por acesso próprio, separado da área de movimentação da cancela.
| Característica | ARCO-6100 |
|---|---|
| Tipo | Cancela automática profissional |
| Tecnologia | DITEC Automations |
| Montagem e distribuição no Brasil | ARCOMATIC |
| Aplicação | Controle de acesso veicular de alto fluxo |
| Alimentação indicada no datasheet | 220 VAC, 50/60 Hz |
| Alimentação do motor | 24 VDC |
| Controle de movimento | Encoder |
| Comprimento de haste | 1,5 a 6 m, conforme configuração |
| Tempo de manobra | 1,5 a 6 s, conforme configuração |
| Ciclos por hora informados | 600 |
| Grau de proteção | IP54 |
| Temperatura de operação | −20 °C a +55 °C |
| Integração com parking e LPR/ANPR | Por interface de comando compatível |
| Detecção de veículos | Laço indutivo ou radar, conforme projeto |
Consulte a proposta, o datasheet e o manual técnico da configuração fornecida para confirmar os limites de aplicação e os componentes incluídos.
Sim. A ARCO-6100 utiliza tecnologia DITEC Automations e é montada e distribuída no Brasil pela ARCOMATIC.
Sim. É destinada a aplicações profissionais de controle veicular com utilização intensa, respeitando o dimensionamento do conjunto.
O datasheet informa tempo de manobra de 1,5 a 6 segundos. O tempo aplicável depende da haste, dos acessórios e dos ajustes.
Existem configurações para hastes de 1,5 a 6 metros. A escolha deve considerar o vão, o balanceamento e os acessórios.
Sim, respeitando o grau de proteção IP54 e as condições previstas para instalação.
Pode ser especificada para essa aplicação. A intensidade de utilização, os horários de pico e a manutenção devem ser considerados.
O reconhecimento é realizado pelo sistema LPR/ANPR, que envia o comando de abertura após validar o veículo.
Sim. O detector com laço indutivo pode integrar a lógica de presença, passagem e comando da instalação.
